全通径结构;
球体由上下轴承支撑,减少球体对阀座的摩擦,消除了浮动球阀由于进口介质压力推动球体挤压阀座所造成的巨大负荷扭矩;
较低工作扭矩,操作省力及降低执行机构使用成本;
阀座采用弹簧加载,增强阀座的主动密封性;阀座轻微磨损时,由于弹簧的作用,使阀座与球芯仍保持良好密封,增强阀门使用寿命;
防火结构阀座设计,软密封阀座圈烧毁后阀座支持金属座与球面间形成金属对金属的二次密封,并达到ANSI Class IV 密封效果;通过API607和6FA火灾安全测试;
阀杆密封采用V型阀杆填料,密封等级符合TUV TA-LUFT要求;
自动中腔泄压功能;
可调式阀杆填料;
球阀结构符合API6D要求;
可选阀座辅助密封结构;此结构在紧急情况下,可注入密封剂辅助密封;
- 固定球阀密封原理
球体通过上、下阀杆固定在阀体的上、下轴孔上,球体以上、下阀杆为轴线旋转,从入口端进入的流体推动阀座与固定的球体紧密接触形成密封;
- 阻塞与排泄功能
通常固定球阀安装有排泄阀,一旦阀门的两端被封闭,阀腔内的积压可通过阀体的排泄阀进行排放,因此具有双截止与排放(DBB)功能,阀体泄放阀的另一种功能是它可对阀体内的沉积物进行冲洗与排放。
- 火灾安全功能
FT球阀的阀座由金属阀座环及软阀座密封圈两部分组成。在发生火灾把软阀座密封圈(PTFE或RTFE)烧毁后,在弹簧力的作用下,金属阀座环与球面形成金属对金属的密封,此密封副起到阻火密封效果。Flowtecal固定球阀的火灾安全测试符合API6FA和API607要求。
- 自泄压功能
当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,中腔压力挤压阀座后退脱离球体,介质向下游泄放,达到自动泄压效果。泄压后通过弹簧力的作用阀座自动复位。
- 密封的紧急救护功能
FT固定球阀设计有辅助的阀座紧急密封系统(可选),一旦软密封受损或出现紧急情况而不能密封时,通过向辅助的密封系统注射相应的密封剂即可进行紧急密封,紧急密封装置在必要时也可用来对阀座区域进行冲洗润滑,以保持清洁。
尺寸范围:
DN50 ~ DN1400
压力等级:
GB PN1.6 ~ PN10.0 MPa, ANSI Class150 / Class600
温度范围:
-25℃ ~ 250℃
设计标准:
ANSI / ASME B16.34 / GB12237

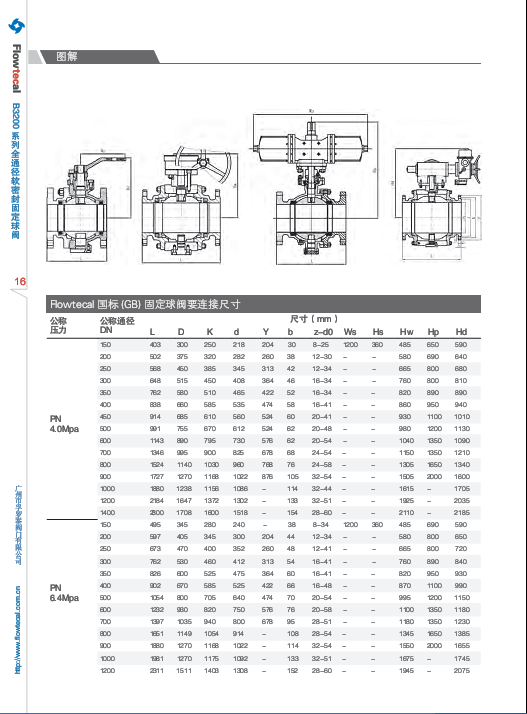

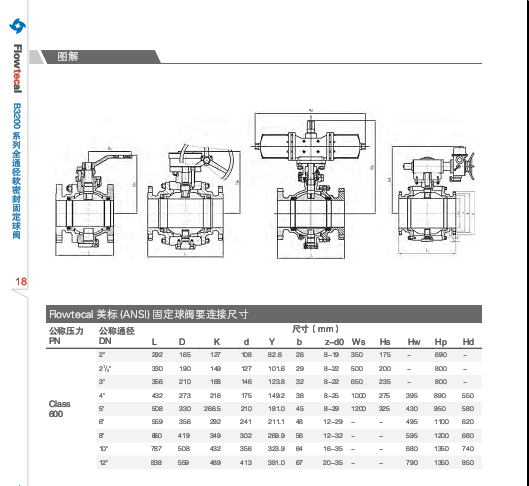

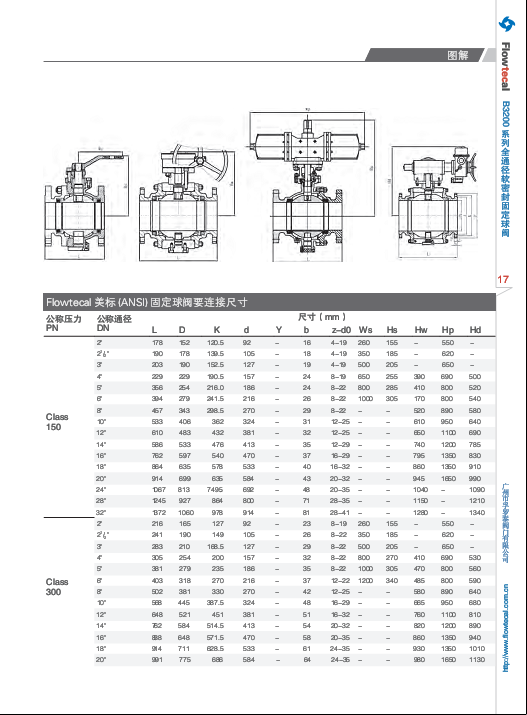

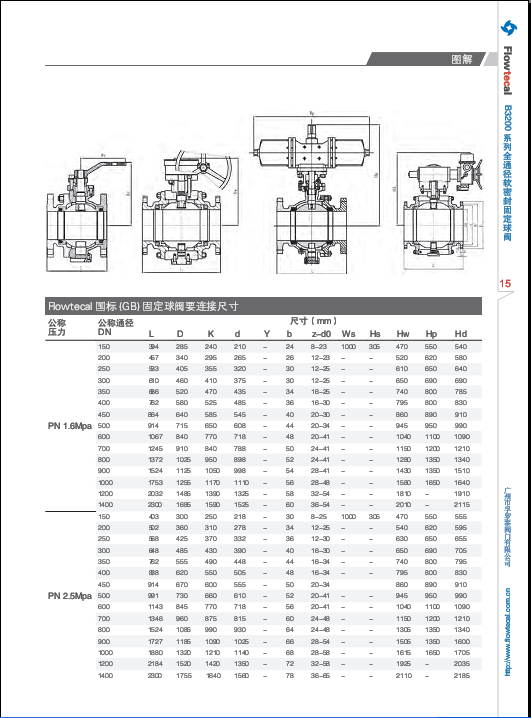

端到端尺寸:
ASME B16.10 / GB1221
端面法兰连接:
ASME B 16.5 / GB HG / JIS
测试标准:
API 598, API 6D, BS 5146
