• B3100系列 全通径软密封浮动球阀
    • 两片式、双法兰连接、浮动球结构;ISO5211顶法兰;具有防扩散泄露的新型球阀

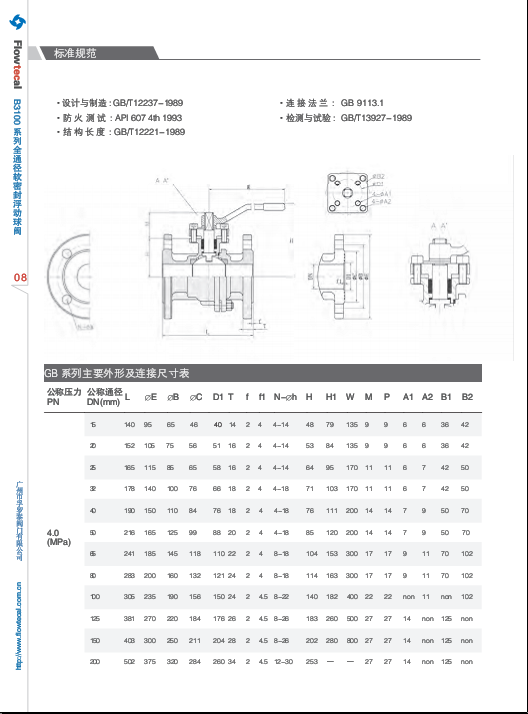

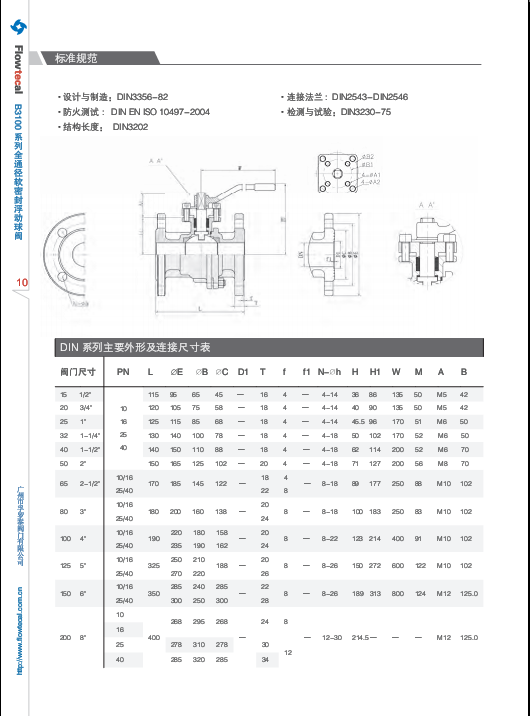

    • 产品特性 技术参数 适用行业 连接尺寸

    • 全通径结构。


      新型两片式阀体结构设计及阀体对中肩台设计,具有良好的对中性以及阀体相对位置稳定性,确保介质无法从阀体间隙泄漏以及保证球阀扭矩的稳定性。


      ISO5211顶法兰设计便于与不同的执行机构相配合。


      阀杆防喷出结构设计,阀杆与阀体间设有防静电装置。


      阀杆密封采用V型阀杆填料,密封级符合TUV TA-LUFT要求。


      带减压槽的新型阀座结构,可减小经过入口端的流体压力,同时具备预加压。


      防火安全型,火灾安全测试达到API607第四版的要求。当软密封阀座被烧毁后,球体与阀体紧密接触,形成金属对金属的二级密封。


      带有锁定机构。


      符合NACE MR-01-07抗硫防硫化物脆性断裂标准。


      - 阀杆密封
      阀杆填料标准配置为一组V型的RPTFE垫圈组成;火灾安全型的阀门填料材质为柔性石墨

      - 球体
      球体的几何形状和表面粗糙度是影响阀门承压能力、操作力矩和使用寿命的关键因素。Flowtecal阀门的球体在精密机械加工后进行镜面抛光处理,确保阀门零泄漏及较小的操作扭矩。

      - 阀体
      刚性连接两片式阀体结构设计;两片阀体间采用凸台进行限位,使阀体在紧固时受力均匀,防止密封垫片变形泄露,以及避免了因为外力作用而导致的阀门扭矩变化。

      - 阀座
      带弹性减压槽的弹性阀座结构设计,通过减压槽来减小通过入口端的流体压力;同时阀座与阀体安装时减压槽的弹性结构产生一定的预压力,保证阀门的双向密封。标准阀座采用R.PTFE及PEEK(聚醚醚酮)等。

      - 火灾安全型结构设计(API607第四版)
      FT球阀阀体上机械加工出一个金属唇边。软密封阀座安装在唇边内,球体在挤压阀座时,金属唇边对阀座起到一定的托持及保护作用,可较好的清除PTFE的冷流变形。如发生火灾或温度过高损坏软密封阀座后,球体与唇边形成一金属对金属的二级密封,保证了阀门的火灾安全性

      - 防静电接地
      FT浮动球阀在球体和阀体之间装有以金属弹簧,通过此弹簧可以把球体的静电导到阀体外面,并通过管道或其他部件导到地下;这避免了因静电原因对于易燃易爆品造成危险。
